قواطع العزل

من طرف **ghanim** في الخميس يناير 29, 2009 1:34 pm

قاطع عزل

--------

اللوحة الكهربائية الصناعية والتي مجهزة بمجموعة قواطع وفواصم منصهرة

ومصابيح اشارة وحواكم مختلفة معدة لتشغيل المحرك الكهربائي الثلاثي

والذي يقوم بتشغيل الالأت الكهربائية في المنشاة الصناعية

ومن ضمن مكونات اللوحة الكهربائية

من قواطع الفصل والوصل ما يعرف بقاطع العزل

وهذا القاطع يعتبر هام في اللوحة الكهربائية

وهو يختلف عن غيرة من القواطع اذ ان هذا القاطع لا يفصل بشكل تلقائي

او بشكل اتوماتيكي ولكن يتم فصلة ووصله بشكل يدوي وهو قاطع دوار

ومهمة هذا القاطع هو الذي يقوم بتوصيل التيار الكهربائي لكامل اللوحة

والذي من خلاله نقوم بتغذية كافة القواطع والحواكم والكونتاكتورات

ومهمة هذا القاطع هو لفصل التيار الكهربائي عن اللوحة بشكل يدوي

عند القيام بأعمال الصيانة او الأصلاح في اللوحة الكهربائية

ويركب هذا القاطع في جانب اللوحة ويكون مقبض الفصل والوصل خارج

اللوحة وهو ضروري في اللوحات الكهربائية

ليتم فصل اللوحة بشكل منفصل عن باقي اللوحات في المصنع

للصيانة اللوحة المحددة والأصلاح

قاطع العزل هو قاطع يدوي لفصل ووصل التيار الكهربائي

ويستخدم بشكل عام في اللوحات الكهربائية ليتم من خلاله فصل التيار

الكهربائي عن اللوحة ليتم العمل بها من صيانة واصلاح

ويستخدم في الالأت الكهربائية لفصل المحرك الذي يتحكم بتشغيل الالة الكهربائية

في المنازل لا يستخدم ولكن ببعض منظمات التوتر التي تستخدم في المنازل

يكون للمنظم قاطع عزل لفصل ووصل التيار الكهربائي

من طرف **ghanim** في السبت مارس 06, 2010 2:36 pm

مفتاح العزل (المفتاح الرئيسي) : (Isolator Switch) :

وهو مفتاح ON/OFF ، ويركب على جسم اللوحة الكهربائية من الخارج .

وظيفته : يُستخدم من قبل العامل لوصل وفصل الكهرباء عن اللوحة الكهربائية .

وتصنف المفاتيح الكهربائية حسب مدى تحملها للتيار الكهربائي .

فمنها ما يتحمل 16 أمبير ومنها ما تصل درجة تحمله إلى آلاف الأمبيرات .

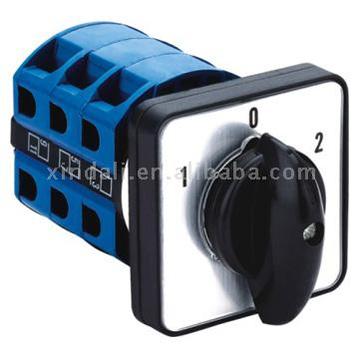

والشكل التالي يبين أحد أشكال المفتاتيح الكهربائية (Isolator Switch) .

حيث أن له ثلاثة مداخل (من التغذية الرئيسية .. Main Power Supply) وثلاثة مخارج (إلى القاطع الرئيسي .. Main Circuit Breaker) .

ويتم اختياره بحيث يتحمل تيار القاطع الرئيسي
