مخطط دارة الدركسيون - الدارة التبادلية

صفحة 1 من اصل 2 1, 2  الصفحة التالية

اذهب الى الأسفل

. مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف ghanim في الثلاثاء فبراير 03, 2009 11:36 am




السلام عليكم ورحمة الله وبركاتة
---------------------------------------
التمديدات الكهربائية المنزلية

---------------------------------------------------
من الدارات الكهربائية التي تستخدم في التمديدات المنزلية
الدارة التبادلية والتي تعرف بتوصلة الدركسيون وتستخدم
هذة الدارة في كثير من المنازل والمباني والمشافي
وتستخدم في بداية ونهاية الممر وفي بداية ونهاية الدرج
وبشكل خاص الدرج الداخلي في المنازل وتستخدم ضمن الغرفة الواحدة وفي الغرف التي تحتوي على مدخلين
ومهمة هذة الدارة هى تشغيل المصباح ( الأنارة ) من مكانين مختلفين ومن كلاء المكانين نستطيع فصل وصل المصباح
وايضا وصل المصباح من مكان والفصل من مكان اخروالعكس ويكون لهذا المفتاح الكهربائي ثلاث تماسات لتوصيل الاسلاك الكهربائية ويصل سلكين من تماسين المفتاح
الاول الى تماسين المفتاح الثاني ويطلق عليهما مساعدات الدركسيون وهما الذان يقومان بالتحويل من المفتاح الاول الى المفتاح الثاني والتماس الثالث في احدى المفاتيح يكون المغذى
للمفتاح من التيار والتماس الاخر يصل منه الى المصباح وهومايسمى الروتار 0
وهذة احدى الدارات التي تستخدم في التمديدات الكهربائية

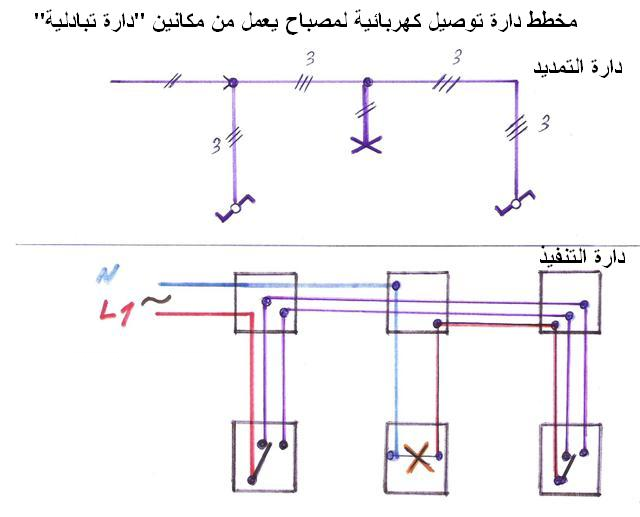

والرسم المرفق يوضح هذة الدارة وكيفية التوصيل وأماكن
الاستخدام ويعود توزيع أماكن هذة المفاتيح للفني الذي يقوم
بتنفيذ الأعمال حسب الواقع ولهذا المفتاح أنواع عديدة من ناحية الشكل ولكن الاساس في ذلك بأن هذا المفتاح يحتوي على ثلاثة تماسات ومبداء التوصيل لا يختلف من شكل لاخر
وهذة هي دارة توصيل مفتاح الدركسيون 0
--------------------------------------------------------




------------








مخطط دارة الدركسيون - الدارة التبادلية 810


ghanim
ghanim
----------
----------

عدد الرسائل : 1200
الدولة : syria
العمل : الأعمال الكهربائية
تعاليق : سبحان الله وبحمده،، سبحان الله العظيم‏.
تاريخ التسجيل : 19/09/2008
.

http://www.arabgb.com/gb.php?id=5626&a=show

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف حمدي عثمان في الثلاثاء أبريل 19, 2011 5:51 am

مشكور اخيghanim على هذاء الرسم والتوضيح
حمدي عثمان
حمدي عثمان
.
.

عدد الرسائل : 12
الدولة : اليمن
العمل : طالب
تاريخ التسجيل : 14/06/2010
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف mwwi في الأربعاء أبريل 20, 2011 9:26 pm

مشكور حبيبي على هذه الجهود
avatar
mwwi
.
.

عدد الرسائل : 1
الدولة : syria
العمل : فني كهرباء
تاريخ التسجيل : 20/04/2011
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. ربما

مُساهمة من طرف zirmed في الخميس أبريل 21, 2011 10:44 am

هناك طريقة ثانية لتوصيل مثل هذه الدارة
- توصيل كلا المفتاحين بالتغذية الكهربائية أي سلكين موجب و سالب
- توصيل سلكا المصباح الى المفتاحين أي كل سلك الى مفتاح
avatar
zirmed
.
.

عدد الرسائل : 2
الدولة : âlgeria
العمل : factotum
تاريخ التسجيل : 19/04/2011
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف عمر الجنابي في الثلاثاء يونيو 21, 2011 1:56 pm

لك كل الأحترام
avatar
عمر الجنابي
.
.

عدد الرسائل : 1
الدولة : العراق
العمل : مهندس
تاريخ التسجيل : 21/06/2011
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف ابوتامر في الخميس أغسطس 04, 2011 6:43 am

اين رسم الطريقة الثانية
avatar
ابوتامر
.
.

عدد الرسائل : 22
الدولة : مصر
العمل : مشرف فني كهرباء
تاريخ التسجيل : 04/08/2011
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف عطرالليل في الإثنين أغسطس 08, 2011 9:03 pm

ماشاء الله

بارك الله فيك
avatar
عطرالليل
.
.

عدد الرسائل : 11
الدولة : المملكه العربيه السعوديه
العمل : فني
تاريخ التسجيل : 08/08/2011
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف malouf156 في الأحد سبتمبر 18, 2011 11:59 am

بارك الله فيكم
avatar
malouf156
.
.

عدد الرسائل : 18
الدولة : الجزائر
العمل : طالب جامعي
تاريخ التسجيل : 22/10/2010
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف حسن منجه في الأحد سبتمبر 18, 2011 1:12 pm


الاحترررررررررررررررررررررررررررررررررام لك


مخطط دارة الدركسيون - الدارة التبادلية 205299368
اللهم انك عفو كريم تحب العفو فاعفو عنا
حسن منجه
حسن منجه
.
.

عدد الرسائل : 120
الدولة : مصر
العمل : فنى كهرباء
تعاليق : بحب حازم ابنى
تاريخ التسجيل : 10/08/2011
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف BHKM في الثلاثاء ديسمبر 13, 2011 12:23 pm

مشكوووووووووووووووووووووووووووووووور
avatar
BHKM
.
.

عدد الرسائل : 8
الدولة : الجزائر
العمل : كهربائي
تاريخ التسجيل : 25/11/2011
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف BHKM في الثلاثاء ديسمبر 13, 2011 12:28 pm

مشكوووووووووووووووووووووووووووووووور
avatar
BHKM
.
.

عدد الرسائل : 8
الدولة : الجزائر
العمل : كهربائي
تاريخ التسجيل : 25/11/2011
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف indaf في الجمعة ديسمبر 23, 2011 10:55 pm

مشكور يااخي
avatar
indaf
.
.

عدد الرسائل : 2
الدولة : مصر
العمل : مهندس كهرباء
تاريخ التسجيل : 21/12/2011
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف abderrazzak في الثلاثاء ديسمبر 27, 2011 1:52 pm

عملية صحيحة لاكن العملية التي تكلم عنها الا خ zirmed حتى هي صحيحة لكنه ممنوعة حاليا لانه تسبب بعض المشاكل حين الضغط على كلا الزرين
avatar
abderrazzak
.
.

عدد الرسائل : 2
الدولة : maroc
العمل : electrecian
تاريخ التسجيل : 27/12/2011
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف ghanim في الثلاثاء ديسمبر 27, 2011 2:07 pm

دارة التبادل الخطرة وهي التوصيل الثاني لدارة الدركسيون والتي يمنع تنفيذها من الناحية العملية لوجود التغذية في كلا المفتاحين
كما تفضل وذكر الأخ الفاضل
[abderrazzak]






مخطط دارة الدركسيون - الدارة التبادلية 74ddab10
ghanim
ghanim
----------
----------

عدد الرسائل : 1200
الدولة : syria
العمل : الأعمال الكهربائية
تعاليق : سبحان الله وبحمده،، سبحان الله العظيم‏.
تاريخ التسجيل : 19/09/2008
.

http://www.arabgb.com/gb.php?id=5626&a=show

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف sayfsaid في الأحد يناير 01, 2012 4:13 pm

قال zirmed هناك طريقة ثانية لتوصيل مثل هذه الدارة
- توصيل كلا المفتاحين بالتغذية الكهربائية أي سلكين موجب و سالب
- توصيل سلكا المصباح الى المفتاحين أي كل سلك الى مفتاح هل تعلم انه ادا التقى السلكان الكهرباءيان الاتيان من منبع كهرباءي سوف يكون هناك صعق كهرباءي


مخطط دارة الدركسيون - الدارة التبادلية Alfaris_net_1387738509
sayfsaid
sayfsaid
...
...

عدد الرسائل : 351
الدولة : المغرب
العمل : تقني في الكهرباء
تعاليق : قال ذات يوم عليه الصلاة والسلام ((أيحب أحدكم أن يذهب إلى بطحان - وادٍ في المدينة - فيأتي بناقتين عظيمتين في غير إثم ولا قطيعة رحم؟ فقالوا: كلنا يحب ذلك يا رسول الله، فقال: لأن يذهب أحدكم إلى المسجد فيتعلم آيتين من كتابا لله خير له من ناقتين عظيمتين، وثلاث خير من ثلاث، وأربع خير من أربع، ومن أعدادهن من الإبل))[3] أو كما قال عليه الصلاة والسلام، فها يدل على فضل تعلم القرآن الكريم، وقراءة القرآن الكريم.

تاريخ التسجيل : 10/12/2011
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف sayfsaid في الأحد يناير 01, 2012 4:20 pm

هدا رسم بشان هدا الموضوع مخطط دارة الدركسيون - الدارة التبادلية Alfaris_net_1325460021


مخطط دارة الدركسيون - الدارة التبادلية Alfaris_net_1387738509
sayfsaid
sayfsaid
...
...

عدد الرسائل : 351
الدولة : المغرب
العمل : تقني في الكهرباء
تعاليق : قال ذات يوم عليه الصلاة والسلام ((أيحب أحدكم أن يذهب إلى بطحان - وادٍ في المدينة - فيأتي بناقتين عظيمتين في غير إثم ولا قطيعة رحم؟ فقالوا: كلنا يحب ذلك يا رسول الله، فقال: لأن يذهب أحدكم إلى المسجد فيتعلم آيتين من كتابا لله خير له من ناقتين عظيمتين، وثلاث خير من ثلاث، وأربع خير من أربع، ومن أعدادهن من الإبل))[3] أو كما قال عليه الصلاة والسلام، فها يدل على فضل تعلم القرآن الكريم، وقراءة القرآن الكريم.

تاريخ التسجيل : 10/12/2011
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف sayfsaid في الأحد يناير 01, 2012 4:24 pm

وهدا موقع ان ضغطت على احد الازرار يشتعل المصباح http://www.va-et-vient.com/


مخطط دارة الدركسيون - الدارة التبادلية Alfaris_net_1387738509
sayfsaid
sayfsaid
...
...

عدد الرسائل : 351
الدولة : المغرب
العمل : تقني في الكهرباء
تعاليق : قال ذات يوم عليه الصلاة والسلام ((أيحب أحدكم أن يذهب إلى بطحان - وادٍ في المدينة - فيأتي بناقتين عظيمتين في غير إثم ولا قطيعة رحم؟ فقالوا: كلنا يحب ذلك يا رسول الله، فقال: لأن يذهب أحدكم إلى المسجد فيتعلم آيتين من كتابا لله خير له من ناقتين عظيمتين، وثلاث خير من ثلاث، وأربع خير من أربع، ومن أعدادهن من الإبل))[3] أو كما قال عليه الصلاة والسلام، فها يدل على فضل تعلم القرآن الكريم، وقراءة القرآن الكريم.

تاريخ التسجيل : 10/12/2011
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف abdalla في الخميس أبريل 05, 2012 2:50 pm

شكرا لكم جميعا ولكم جزيل الاحترام
avatar
abdalla
.
.

عدد الرسائل : 9
الدولة : مصر
العمل : كهربائى مبتدئ
تاريخ التسجيل : 01/04/2012
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف المثابر الجزائري في السبت أبريل 07, 2012 4:00 am

مشكور أخي غنيم أنا توفيق من الجزائر أريد أن أسألك اذا كنت تعرف مخطط دارة بوتون بوسوار
avatar
المثابر الجزائري
.
.

عدد الرسائل : 1
الدولة : الجزائر
العمل : تقني كهربائي
تاريخ التسجيل : 07/04/2012
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف جمال محمد في السبت أبريل 21, 2012 4:07 pm

لا ة اخى انها طريقه صحيحه متبعه ايضا وتسمى الطريقه الامريكيه ولكنها نادرة الاستعمال
avatar
جمال محمد
.
.

عدد الرسائل : 10
الدولة : مصر
العمل : االسعوديه
تاريخ التسجيل : 20/04/2012
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف محمد سبسبي في الأحد يونيو 17, 2012 4:43 am

دارة التربل لو سمحتو
avatar
محمد سبسبي
.
.

عدد الرسائل : 1
الدولة : سوريا
العمل : لبنان
تاريخ التسجيل : 17/06/2012
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف ahmadalnmr0 في الإثنين نوفمبر 19, 2012 7:15 am

مشكور جدا يا الغالي والله فعلا مشكور
avatar
ahmadalnmr0
.
.

عدد الرسائل : 1
الدولة : الاردن
العمل : طالب
تاريخ التسجيل : 19/11/2012
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف mahmudseeno في الجمعة يناير 04, 2013 7:29 am

shukren
avatar
mahmudseeno
.
.

عدد الرسائل : 11
الدولة : syria
العمل : kehreba
تاريخ التسجيل : 04/01/2013
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. رد: مخطط دارة الدركسيون - الدارة التبادلية

مُساهمة من طرف يوسف ابو عمر في الجمعة فبراير 15, 2013 7:07 am

مشكور على هذه المعلومات المفيدة
avatar
يوسف ابو عمر
.
.

عدد الرسائل : 7
الدولة : سوريا
العمل : فني كهرباء
تاريخ التسجيل : 13/02/2013
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

. الله عليك الله

مُساهمة من طرف nabilbeton في الثلاثاء مارس 05, 2013 11:53 am

مشكووووووووووووووووور
avatar
nabilbeton
.
.

عدد الرسائل : 1
الدولة : ALGER
العمل : TS
تاريخ التسجيل : 05/03/2013
.

الرجوع الى أعلى الصفحة اذهب الى الأسفل

صفحة 1 من اصل 2 1, 2  الصفحة التالية

الرجوع الى أعلى الصفحة



صلاحيات هذا المنتدى:
لاتستطيع الرد على المواضيع في هذا المنتدى
